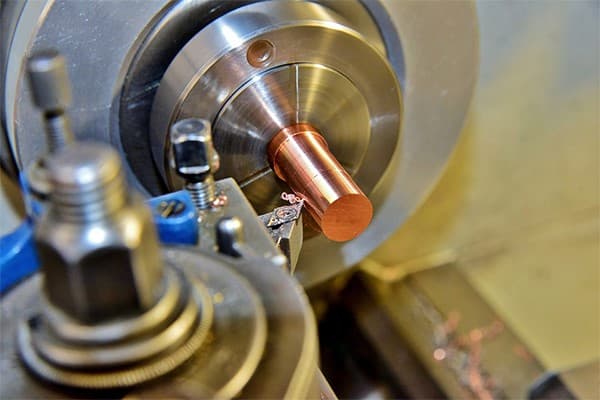

آلة الخراطة وأجزاؤها الرئيسية:

تُستخدم آلة الخراطة بشكل رئيسي لإزالة وتشكيل الأجزاء المعدنية، وتُعتبر آلة أدوات قياسية في صناعة الأدوات الميكانيكية. (آلة الخراطة هي جهاز يتم فيه تثبيت قطعة العمل على الآلة، حيث تدور قطعة العمل وتدخل أداة القطع في تفاعل مع القطعة. يتم من خلال عملية القطع إزالة أجزاء معينة من المعدن من السطح الأصلي، للحصول على الشكل النهائي. في هذه العملية، يتم فصل الأجزاء الزائدة على شكل رقائق صغيرة أو نفايات معدنية غير قابلة للاستخدام).

آلة الخراطة:

آلة الخراطة هي واحدة من أكثر الآلات استخدامًا في الصناعة، حيث تُستخدم لإجراء مجموعة متنوعة من عمليات التشغيل القائمة على إزالة الرقائق. تُوضع شفرة القطع على أداة تدور لأداء عمليات متعددة، مثل الدوران، النقر، الخراطة، التشكيل، القطع الحلزوني، التشطيب، الثقب، الجلخ، وغير ذلك. الوظيفة الرئيسية لآلة الخراطة هي إزالة وفصل المواد من قطعة العمل وتحويلها إلى الشكل والحجم المطلوبين. أثناء عملية الخراطة، يتم تدوير قطعة العمل أمام أداة القطع لإزالة المواد الزائدة منها. استخدام آلة الخراطة المركزية مناسب للإنتاج الفردي وبكميات صغيرة، وكذلك لورش الإصلاح. تتميز آلة الخراطة المركزية بقدرتها على إجراء عمليات الخراطة في الاتجاهين الطولي والعرضي. أما آلة الخراطة التقليدية، فهي آلة لا يتم التحكم بها بواسطة الحاسوب. بالإضافة إلى آلات الخراطة الشاملة (اليونيورسال)، توجد أنواع أخرى من آلات الخراطة التقليدية، مثل: الخراطة البرجية، الخراطة المركزية، الخراطة النسخية، آلات الخراطة التسلسلية، والخراطة الدوارة.

الأجزاء الرئيسية لآلة الخراطة هي كالتالي:

• رأس الجهاز (Headstock): رأس أو مقدمة الجهاز تكون عادة في الجانب الأيسر من آلة الخراطة، ومجهزة بالتروس والمحاور، وثلاثة أو أربعة فكوك، وأذرع التحكم بسرعة التروس وأدوات التحكم في التغذية. مجموعة الذيل (Tailstock): تقع مجموعة الذيل عادة في الجانب الأيمن من آلة الخراطة، حيث تُستخدم لدعم قطعة العمل في نهايتها. يتم استخدام الذيل بدلاً من أداة القطع عند التعامل مع القطع الطويلة أو عند الحاجة إلى عمل ثقب في مقدمة قطعة العمل. ثلاثة فكوك (Three-Jaw Chuck): تُستخدم هذه القطعة لتثبيت قطعة العمل. يتم فتح وإغلاق ثلاثة الفكوك بواسطة مفتاح خاص. جميع الفكوك تتحرك بشكل متزامن، مما يجعلها مناسبة للقطع الدائرية والمستديرة. أربعة فكوك (Four-Jaw Chuck): تتمتع أربعة الفكوك بخصائص مشابهة لثلاثة الفكوك، ولكنها تُستخدم لتثبيت القطع المربعة أو غير الدائرية. كما تُستخدم في الحالات التي تكون فيها قطعة العمل غير متماثلة، حيث يمكن تحريك كل فك بشكل مستقل على عكس ثلاثة الفكوك. السرير أو المنضدة (Bed): السرير هو الجزء الأساسي للجهاز، حيث يتم تثبيت جميع الأجزاء الأخرى عليه، بما في ذلك الرأس، مجموعة الذيل، القضبان الطولية، وغيرها من المكونات. العربة (Carriage): تقع العربة بين الرأس ومجموعة الذيل، وتتكون من المنصة، السرج، القاعدة المركبة، المنزلق العرضي، وحامل القلم. محور قَطع القلاووظ (Lead Screw): يُستخدم المحور اللولبي لتحريك العربة تلقائيًا أثناء عمليات القَطع اللولبي. قضيب التغذية (Feed Rod): يُستخدم قضيب التغذية لتحريك العربة من اليسار إلى اليمين والعكس. عجلة اليد (Hand Wheel): هي عجلة تُستخدم لتحريك المنزلق العرضي، العربة، مجموعة الذيل، والأجزاء الأخرى التي تحتوي على عجلات يدوية ويتم تشغيلها يدويًا. أنواع آلات الخراطة: تنقسم آلات الخراطة بشكل عام إلى ثلاثة أنواع:
  1. آلة خراطة بمحرك كهربائي (Electromotor).
  2. آلة خراطة برجية (Turret Lathe).
  3. آلة خراطة خاصة (Special Lathe)..
