تجهیزات صنعتی
تجهیزات صنعتی ماشین سازی بزرگ دیانی
۸ دستگاه صنعتی با کیفیت ساخت ایران

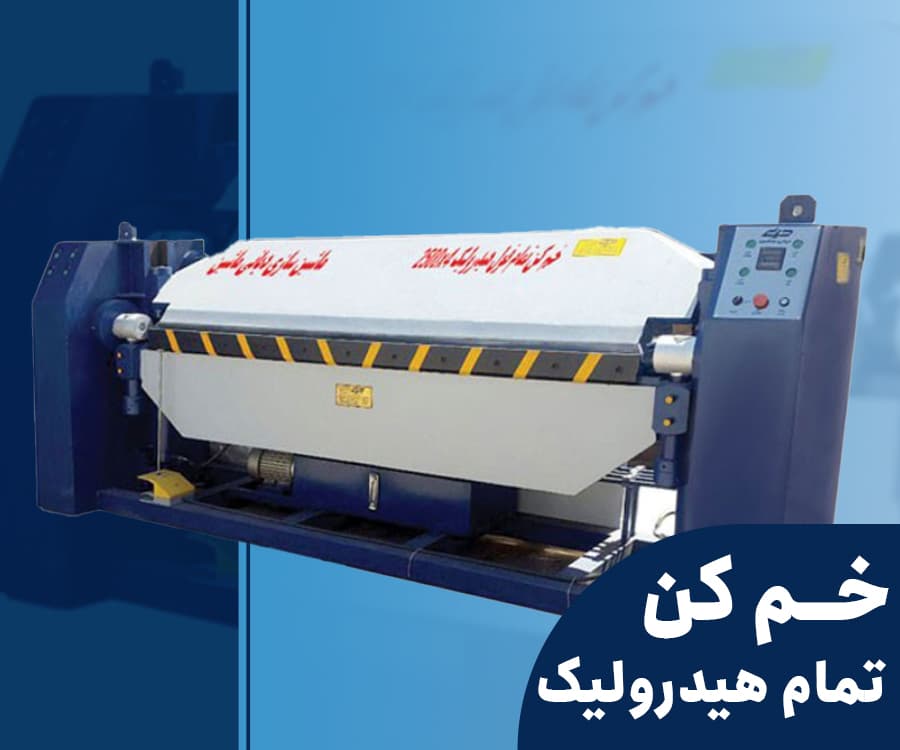

خمکن هیدرولیکخم کن هیدرولیک
فرایند خمکاری ورق های فلزی یکی از پر کاربردترین فرایندهای تولید است. برای ساخت بدنه محصولات، قطعات خودرو، کمد، میز و کابینت های فلزی، کابین آسانسور، فریم ها و قاب های فلزی و ادوات کشاورزی به خمکاری ورق فلزی نیاز است. ماشین سازی بزرگ دیانی با استفاده از موتورهای قدرتمند، جکهای هیدرولیکی و سیستم هیدرولیک، نیروی لازم برای خمکاری فلزات را در اختیار کاربر قرار می دهد. سیستم PLC دستگاه کمک می کند تنظیمات خم به بهترین نحو انجام شده و با ذخیره کردن تنظیمات، در زمان های دیگر تنظیمات ذخیره شده سریعاً در دسترس قرار گیرد. دستگاه خم کن تمام هیدرولیک با سیستم PLC یکی از محصولات پر فروش ماشین سازی بزرگ دیانی بوده و استحکام مناسب، طراحی منحصر بفرد، قدرت و دقت بالا در خم کاری و سهولت کار از خصوصیات بارز آن است. سازه اصلی دستگاه شامل پایه ها، میز، کشویی، فک، پیشخوان و تیغه های فولادی با کیفیت است. سیستم هیدرولیک در قسمت پشت دستگاه نصب شده و سیستم برق و کنترل شامل تابلو اصلی، صفحه کلید، مانیتور، PLC و متعلقات الکتریکی است.

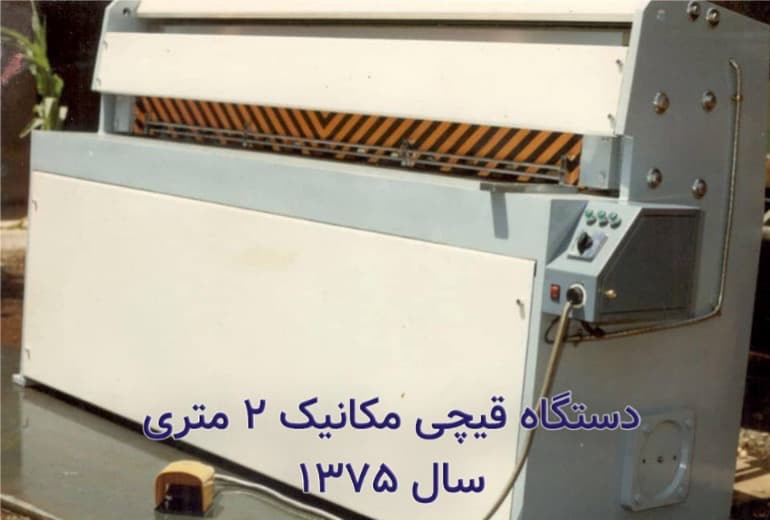

قیچی الکترومکانیکقیچی الکترو مکانیک | گیوتین الکترومکانیک
یکی از فرایندهای آغازین تولیدات مبتنی بر فلزات، فرایند برشکاری است. تولید کنندگان برای اینکه بتوانند محصول نهایی خود را سریعتر، با کیفیت، آسان و با حداقل دور ریز ورق تولید نمایند، باید آن را به ابعاد مناسب برش دهند. این برش می تواند شامل ورق های رول شده یا ورق های شیت باشد. یکی از به صرفه ترین دستگاه ها برای برش خطی ورق، قیچی الکترومکانیکی یا گیوتین الکترومکانیک است. قیچی های الکترومکانیکی ساخت ماشین سازی بزرگ دیانی با بهره گیری از بهترین مواد اولیه، با قابلیت برش ورق از طول 1.2 تا 4 متر توسط طراحان و متخصصان شرکت طراحی، تولید و عرضه می گردند. این قیچی ها بر مبنای استحکام برش ورق ST37 قادر به برش ورق از ضخامت کمتر از یک میلیمتر تا ضخامت 6 میلیمتر هستند. برش با کیفیت، کمترین پلیسه و کمترین تابیدگی و انحنا از خصوصیات بارز قیچی های الکترومکانیکی ساخت ماشین سازی بزرگ دیانی است. بدنه اصلی، فک دستگاه، مجموعه محور و موتور گیربکس، فیلر و قرار مکانیکی عقب از اجزای اصلی این دستگاه هستند. مقرون به صرفه بودن، کاربری آسان، تعمیر پذیری آسان و مناسب بودن برای برش ورق های با ضخامت کمتر از 4 میلیمتر از مزایای این خانواده است.

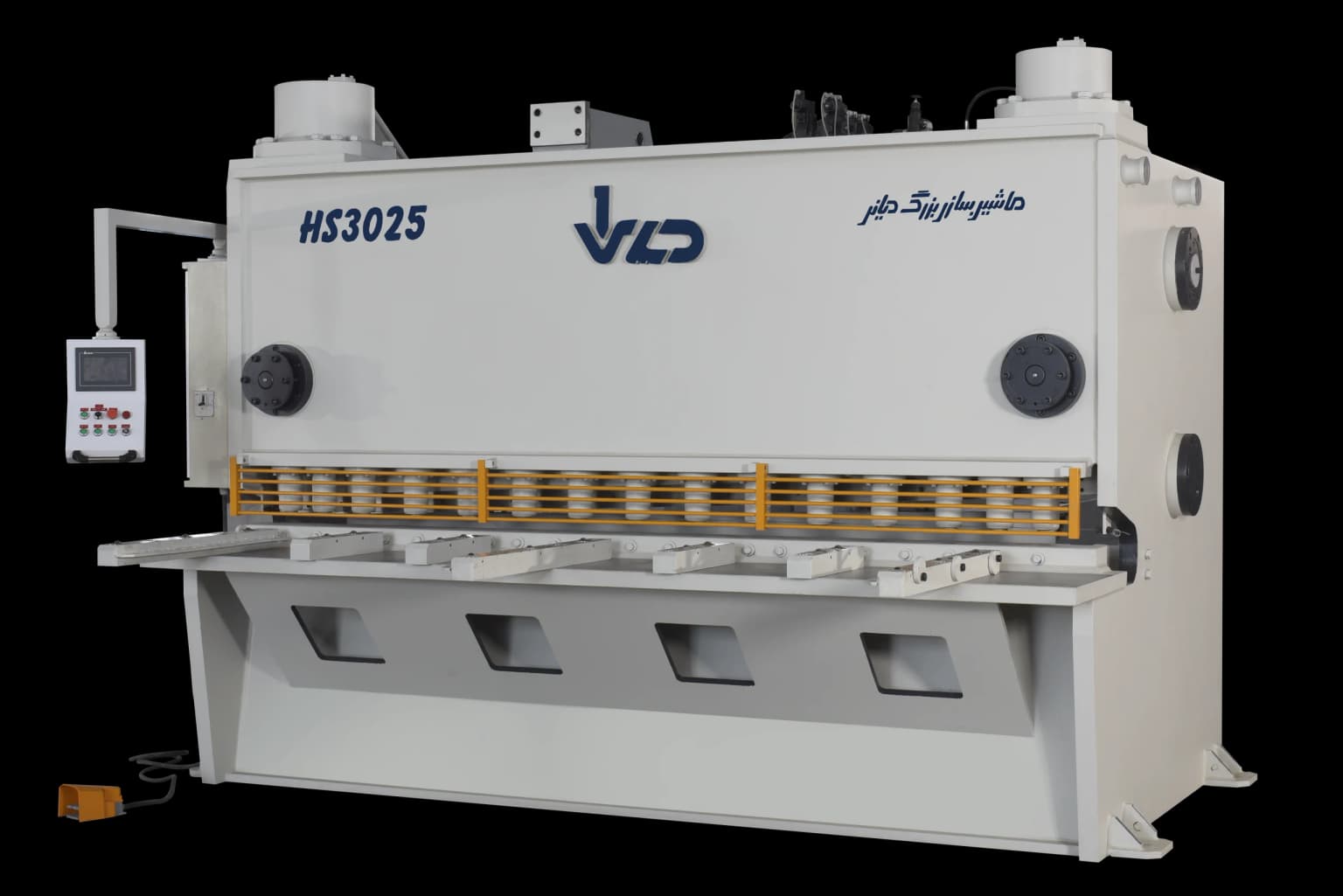

گیوتین هیدرولیکقیچی هیدرولیک | گیوتین هیدرولیک
قیچی هیدرولیکی یا همان گیوتین هیدرولیکی برای تبدیل فلزات و عمدتاً فولاد و آهن به قطعه و محصول به کار می رود. فرایند برشکاری، خصوصاً برشکاری ورق های آهنی، یکی از رایج ترین و پرکاربردترین فرایندهای تولیدی است. در این فرایند ورق یا هر شکلی از فلز برش داده شده، قسمتهای زائد آن حذف شده و برای استفاده بعدی به اندازه دلخواه در می آید. امروزه علی رغم وجود دستگاه های متنوع برش مانند لیزر و پلاسما، برش با قیچی های مکانیکی و هیدرولیکی به دلیل سرعت بالا، تعمیرات آسان و کاربری آسان همچنان جایگاه خود را دارد. ماشین سازی بزرگ دیانی تولید قیچی های هیدرولیکی قدرتمند را در دو تیپ گهواره ای و کشویی در دستور کار دارد. این دستگاه ها با استفاده از مواد اولیه مرغوب در سازه، تیغه ها، جک ها و موتورها دارای استحکام بالا بوده و برای برش ورق های آهنی و فولادی در ابعاد و ضخامت های مختلف ساخته می شوند. بدنه دستگاه، تیغه ها، جک ها، موتور، پمپ، سیستم هیدرولیک، آکومولاتور، سیستم قرار عقب، نگهدارنده های ورق و تابلو PLC از اجزای اصلی قیچی هیدرولیک ساخت ماشین سازی بزرگ دیانی هستند.

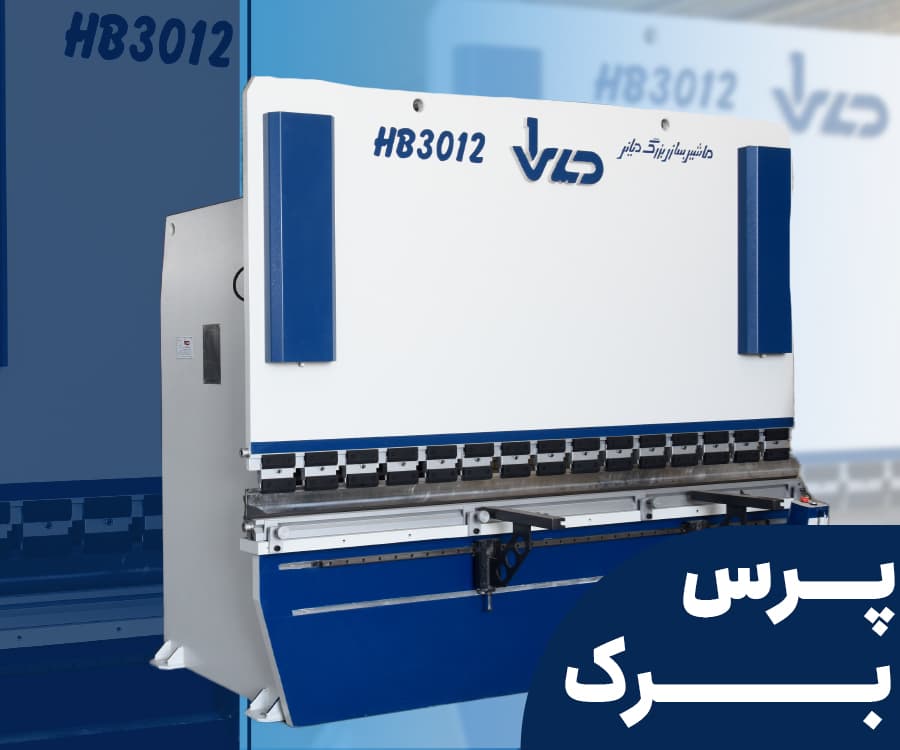

پرس برکپرس برک
فرم دهی و شکل دهی فلزات، خصوصاً ورق های آهن و فولاد، یکی از رایج ترین فرآیندهای تولید صنعتی در حوزه فلزات است. یکی از پر کاربردترین انواع فرم دهی فلزات فرایند خمکاری یا تغییر شکل دائمی ورق فلز در امتداد یک خط مستقیم توسط پرس برک است. خمکاری در محصولات مختلف صنعتی شامل لوازم خانگی، ماشین آلات راه سازی و حمل و نقل، سوله سازی، آسانسور، قطعات خودرویی، صنایع پتروشیمی، صنایع کشاورزی و اغلب مصنوعات فلزی مورد استفاده قرار می گیرد. پرس برک های ساخت ماشین سازی بزرگ دیانی از دستگاه های خمکن سریع و دقیق هستند که به واسطه قابلیت های خود می توانند خمهای یکسان، پیچیده، متوالی و متغیر را فراهم کنند. با تنظیمات دستگاه می توان دو یا چند خم متفاوت را به صورت متوالی انجام داد و همان برنامه را روی سایر ورقها تکرار کرد. در مدلهای PLC تعداد 200 تا 250 برنامه و در مدلهای CNC تعداد نامحدود برنامه قابل ذخیره و فراخوانی است. پرس برک یک دستگاه صنعتی است که برای خم کردن ورق های فلزی استفاده می شود. این دستگاه با استفاده از سنبه، ماتریس و تنظیمات اولیه تلاش می کند خم های یکنواخت با قابلیت تکرار ایجاد کند. ماشین سازی بزرگ دیانی توانایی ساخت پرس برک از سایز 2 تا 7 متر و با قدرت 80 تا 1000 تن با سیستم های PLC و CNC و همچنین آپشن های سفارشی را دارد.

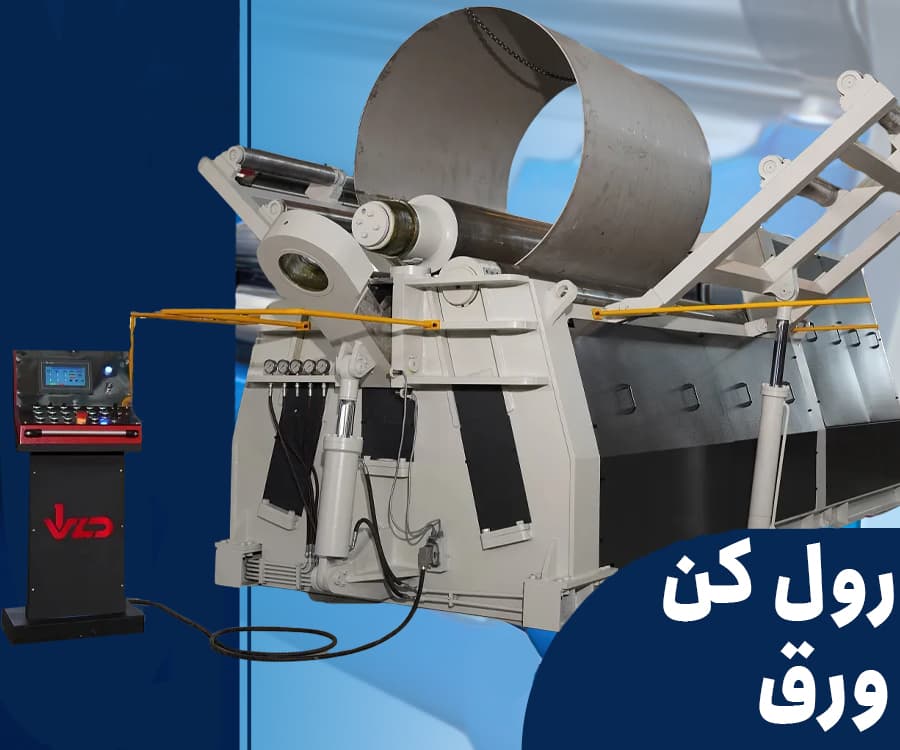

رول کن ورق و نورددستگاه نورد رول کن ورق
دستگاه رول کن ورق برای رول کردن ورق بصورت دایره کامل، نیم دایره، مخروطی و ... استفاده میشود. با ورود ورق به دستگاه و عبور آن از بین غلتکها و فشار وارده به ورق، شیت ورق به رول ورق تبدیل میگردد. با تنظیم مقدار نیرو و زوایای غلتکها می توان به اشکال و قطرهای مختلف ورق دست یافت. دستگاه نورد تولید شده توسط ماشین سازی بزرگ دیانی بصورت 3 یا 4 غلتک بوده و در اندازه های 1 تا 4 متر و برای سفارش های خاص بالاتر از 4 متر طراحی و ساخته می شود. این دستگاه بسته به سفارش مشتری قادر است ورق از ضخامت 2 تا 50 میلیمتر را به رول تبدیل کند. در مدلهای کمتر از 6 میلیمتر مکانیزم دستگاه بصورت مکانیکی بوده و برای ضخامت های بالاتر از 6 میلیمتر بدلیل نیاز به قدرت بیشتر، دستگاه بصورت هیدرولیکی طراحی، ساخته و عرضه میگردد. دستگاه نورد 3 غلتک برای نورد ورقهای معمولی مناسب است و مدل 4 غلتک به دلیل کاهش ضایعات برای تولید با تیراژ بالاتر به صرفه تر است.

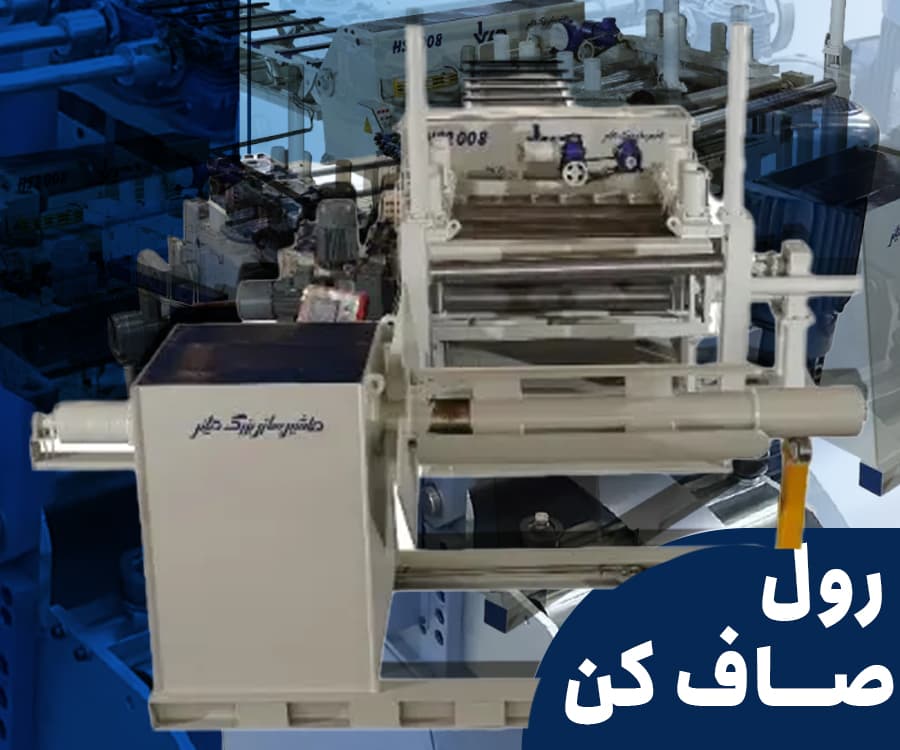

رول صاف کنرول صاف کن
کارخانجات تولید ورق آهنی و فولادی جهت سهولت در حمل و نقل، بخش قابل توجهی از تولیدات خود را بصورت رول یا کویل تولید می نمایند. گاهی لازم است برای استفاده از ورق رول آن را به شیت ورق صاف تبدیل کرد. خط رول صاف کن ورق ساخت ماشین سازی بزرگ دیانی این امکان را با بالاترین کیفیت و راندمان فراهم می کند. در این فرایند با ثابت ماندن عرض و ضخامت، ورق به طول دلخواه برش خواهد خورد. این خط شامل دستگاه رول گیر یا رول باز کن ورق، دستگاه نورد ورق، دستگاه قیچی یا گیوتین، تابلو فرمان و میز جمع آوری ورق های برش خورده است. دستگاه رول گیر برای نگهداری و باز کردن رول ورق طراحی شده و بر اساس نیاز مشتری از 5 تا 30 تن توان تحمل وزن رول ساخته می شود. دستگاه نورد ورق با غلتکهای فولادی، موتورگیربکس و سیستم هیدرولیک، ورق رول را به ورق خطی صاف و بدون اعوجاج تبدیل می کند. خط رول صاف کن فول اتومات بوده و برای سهولت در کاربری و تنظیمات طول برش، تعداد برش و سرعت خط، سیستم کنترل به صورت PLC طراحی شده است.

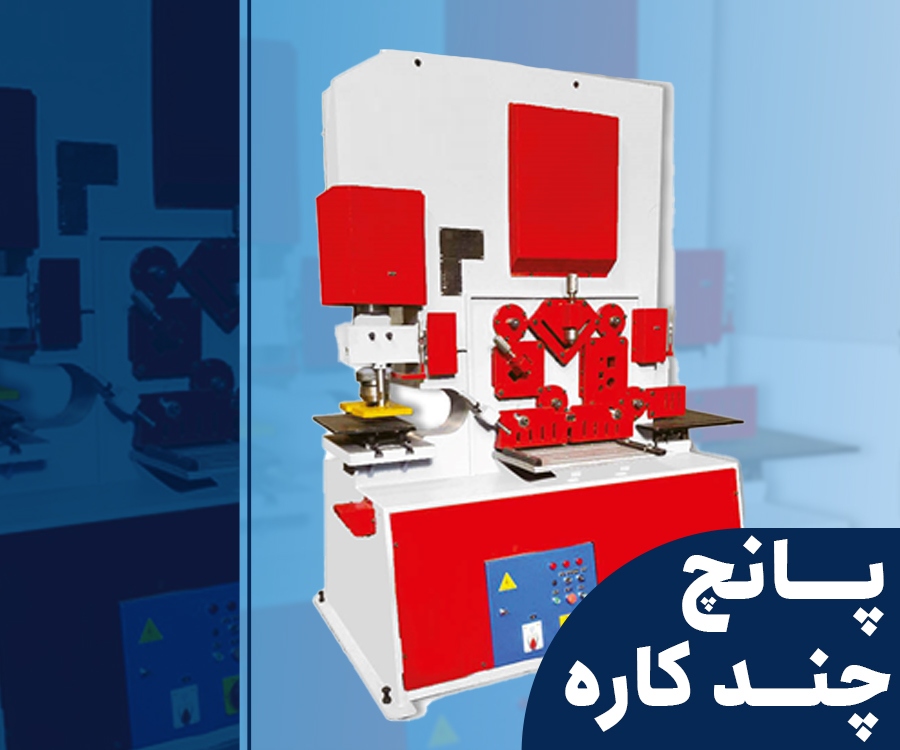

پانچپانچ چند کاره (هشت کاره)
دستگاه پانچ هشت کاره ساخت ماشین سازی بزرگ دیانی دارای قدرت پانچ ورق تا ضخامت 30 میلیمتر و قدرت پانچ با سمبه به قطر 30 میلیمتر است. این دستگاه دارای موتور با قدرت 25 اسب، ارتفاع 2430 میلیمتر، طول 1780 میلیمتر، عرض 1400 میلیمتر و وزن 5000 کیلوگرم است. این دستگاه قابلیت سوراخکاری ورق 30 میلیمتر با سمبه به قطر 30 میلیمتر، برش ورق به طول 60 سانتیمتر با ضخامت 20 میلیمتر، برش نبشی 3 الی 18، برش ناودانی 6 الی 14، برش میلگرد 40، برش چهار پهلوی 40، گوشه زن U شکل تا 8 میلیمتر و برش تیرآهن را دارد. سرعت بالا با حداکثر دقت و راندمان، توانایی ساخت و نصب قالب های سمبه و ماتریس پانچ، برش تیر آهن، خم ورق و تیغه گوشه زن V شکل، پشتیبانی فنی و تامین قطعات از ویژگی های این دستگاه است.

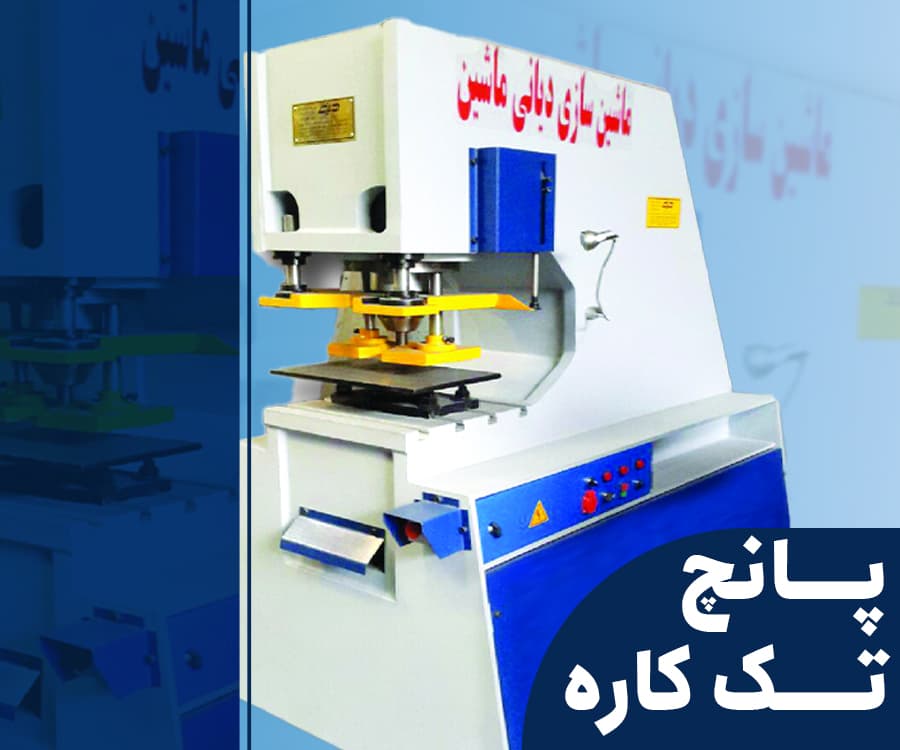

پانچپانچ تک کاره هیدرولیک PLC
به لطف توسعه فناوری، فرآیندهای تولید شرکت ها کارآمدتر شده و این امر به کاهش هزینه ها کمک کرده است. یکی از این پیشرفتها توسعه استفاده از دستگاه های پانچ است که برای اهداف مختلف در دستگاه های CNC و PLC به عنوان فرآیند برش و شکل دهی استفاده می شوند. فرآیند پانچ در صنایع تولیدی مانند برق، ماشین آلات و قطعات یدکی، کابینت های فلزی، خودرو سازی و لوازم جانبی استفاده می شود. کاربرد اصلی دستگاه پانچ تولید قطعات با سرعت، دقت و کیفیت بالا است. در این دستگاه با استفاده از نیروی جک هیدرولیک و قرار دادن ورق فلزی بین سمبه و ماتریس، قطعات با اشکال مختلف تولید می شوند. دستگاه پانچ تک کاره مدل HP3030 با قدرت پانچ ورق تا حداکثر ضخامت 30 میلیمتر، قدرت پانچ با سمبه تا قطر 30 میلیمتر، موتور 20 اسب، ارتفاع میز کار 900 میلیمتر و وزن حدود 2000 کیلوگرم قابل ارائه است.
