دستگاه نورد رول کن ورق

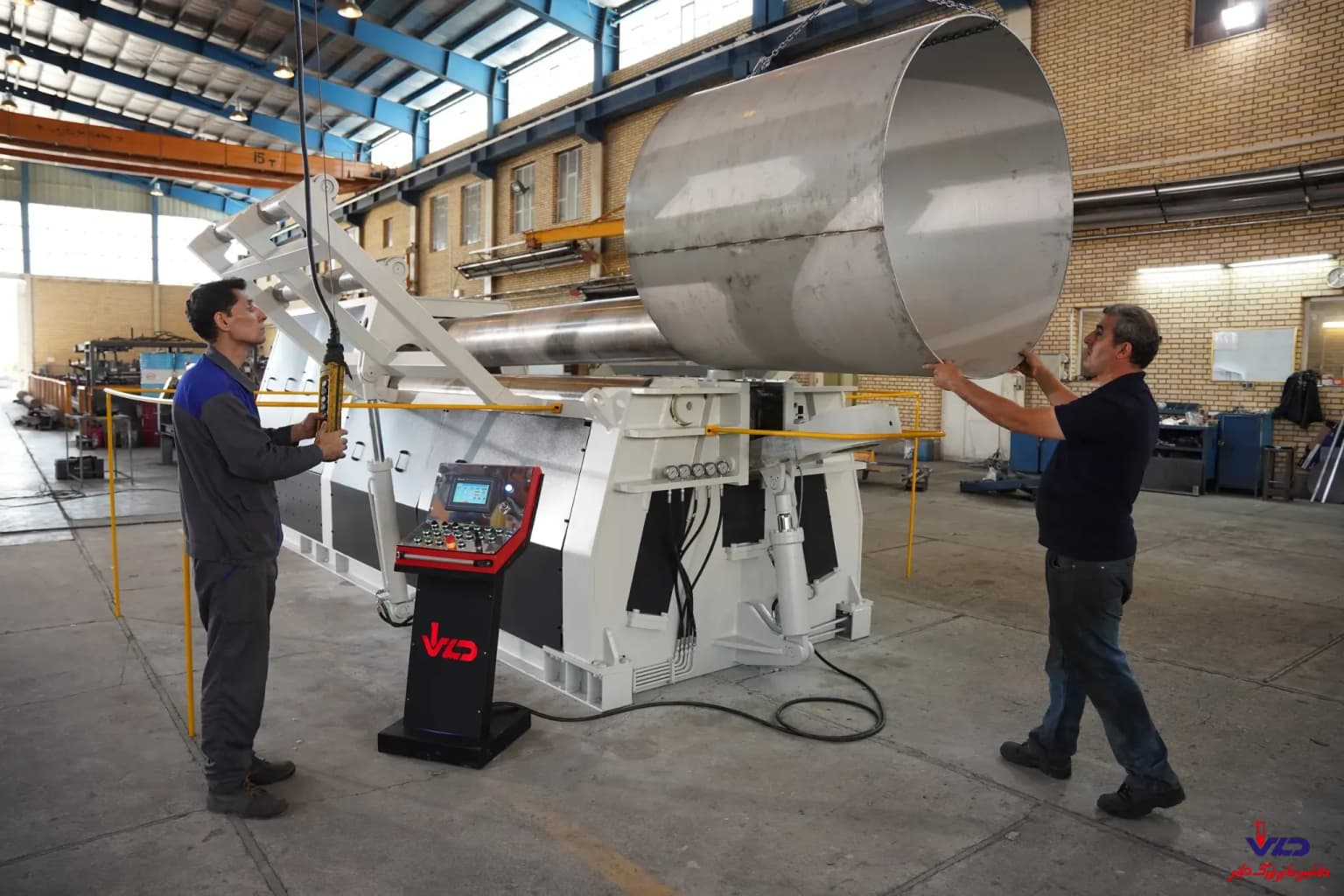

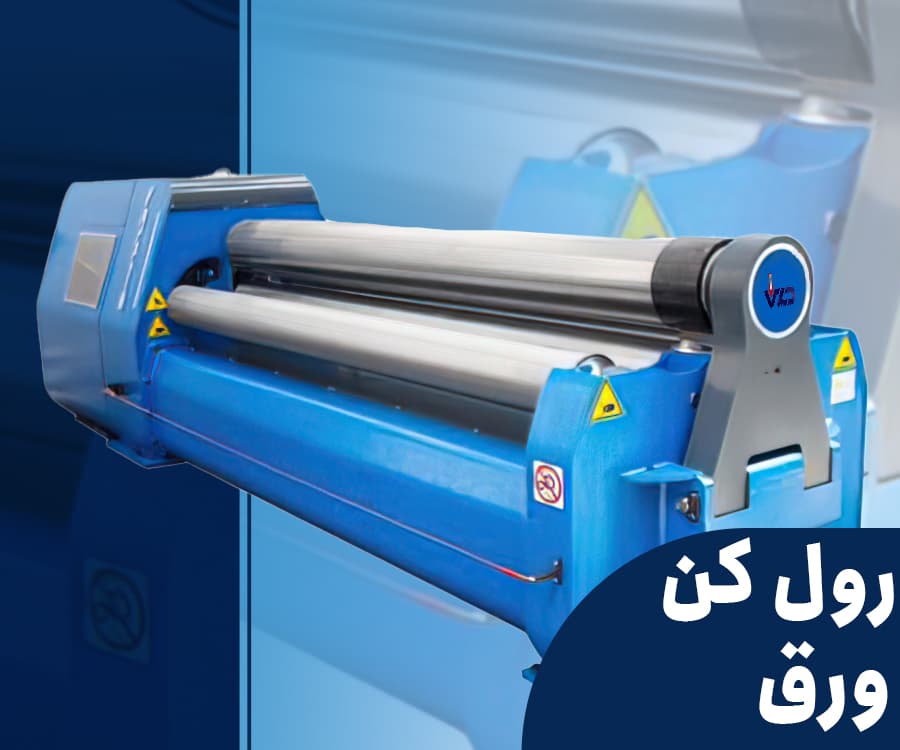

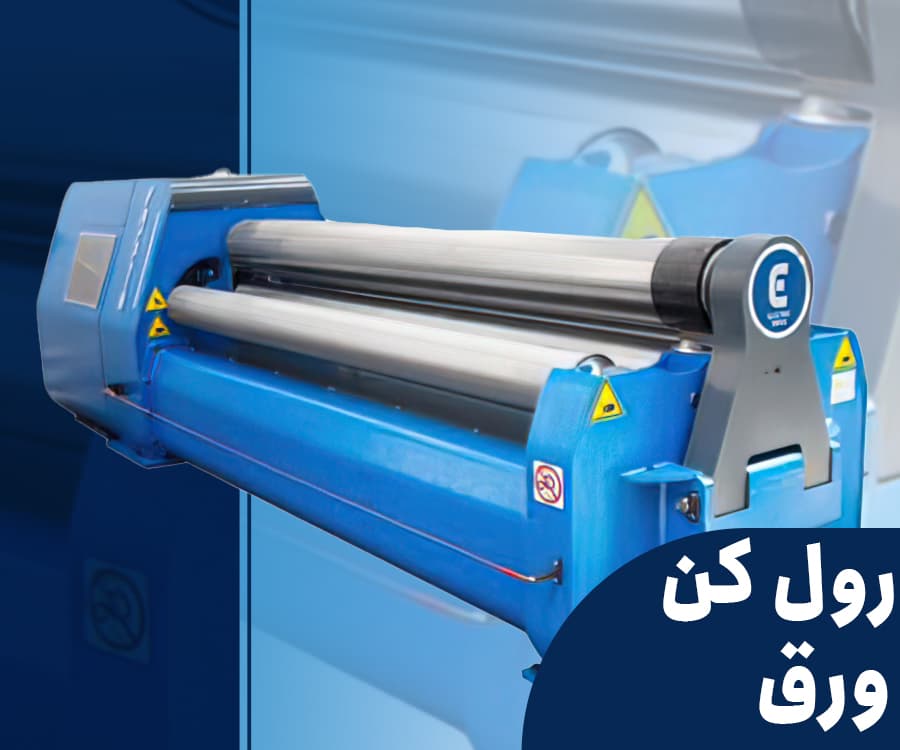

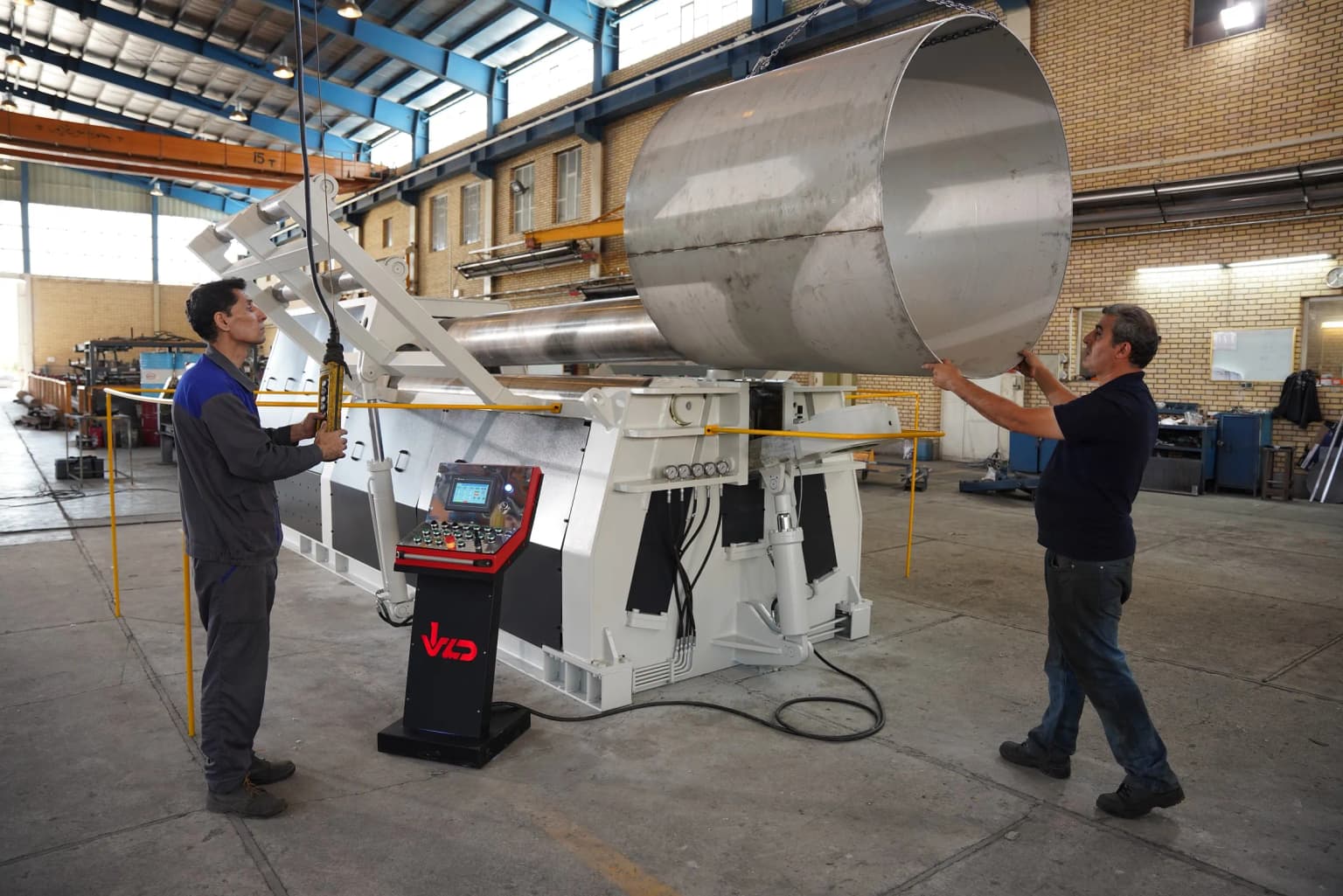

دستگاه رول کن ورق برای رول کردن ورق بصورت دایره کامل، نیم دایره، مخروطی و ... استفاده میشود. با ورود ورق به دستگاه و عبور آن از بین غلتکها و فشار وارده به ورق، شیت ورق به رول ورق تبدیل میگردد. با تنظیم مقدار نیرو و زوایای غلتکها می توان به اشکال و قطرهای مختلف ورق دست یافت. دستگاه نورد تولید شده توسط ماشین سازی بزرگ دیانی بصورت 3 یا 4 غلتک بوده و در اندازه های 1 تا 4 متر و برای سفارش های خاص بالاتر از 4 متر طراحی و ساخته می شود. این دستگاه بسته به سفارش مشتری قادر است ورق از ضخامت 2 تا 50 میلیمتر را به رول تبدیل کند. در مدلهای کمتر از 6 میلیمتر مکانیزم دستگاه بصورت مکانیکی بوده و برای ضخامت های بالاتر از 6 میلیمتر بدلیل نیاز به قدرت بیشتر، دستگاه بصورت هیدرولیکی طراحی، ساخته و عرضه میگردد. دستگاه نورد 3 غلتک برای نورد ورقهای معمولی مناسب است و مدل 4 غلتک به دلیل کاهش ضایعات برای تولید با تیراژ بالاتر به صرفه تر است.
مشخصات فنی
دستگاه نورد رول کن ورق
دستگاه رول کن ورق برای رول کردن ورق بصورت دایره کامل، نیم دایره، مخروطی و ... استفاده میشود. با ورود ورق به دستگاه و عبور آن از بین غلتکها و فشار وارده به ورق، شیت ورق به رول ورق تبدیل میگردد. با تنظیم مقدار نیرو و زوایای غلتکها می توان به اشکال و قطرهای مختلف ورق دست یافت. دستگاه نورد تولید شده توسط ماشین سازی بزرگ دیانی بصورت 3 یا 4 غلتک بوده و در اندازه های 1 تا 4 متر و برای سفارش های خاص بالاتر از 4 متر طراحی و ساخته می شود. این دستگاه بسته به سفارش مشتری قادر است ورق از ضخامت 2 تا 50 میلیمتر را به رول تبدیل کند. در مدلهای کمتر از 6 میلیمتر مکانیزم دستگاه بصورت مکانیکی بوده و برای ضخامت های بالاتر از 6 میلیمتر بدلیل نیاز به قدرت بیشتر، دستگاه بصورت هیدرولیکی طراحی، ساخته و عرضه میگردد. دستگاه نورد 3 غلتک برای نورد ورقهای معمولی مناسب است و مدل 4 غلتک به دلیل کاهش ضایعات برای تولید با تیراژ بالاتر به صرفه تر است.
