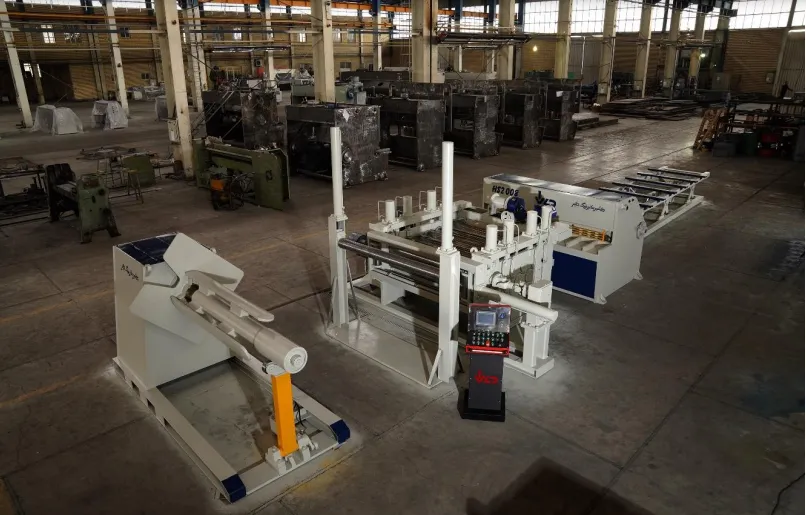

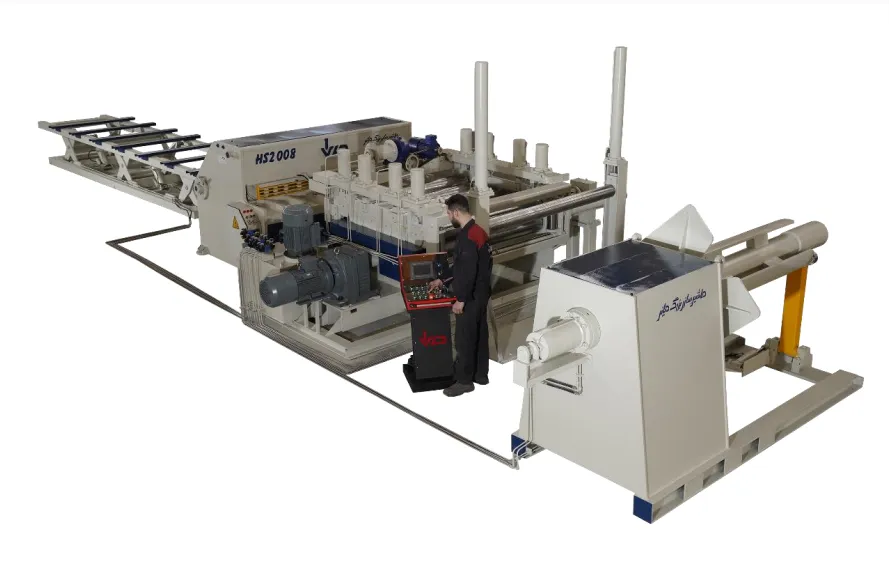

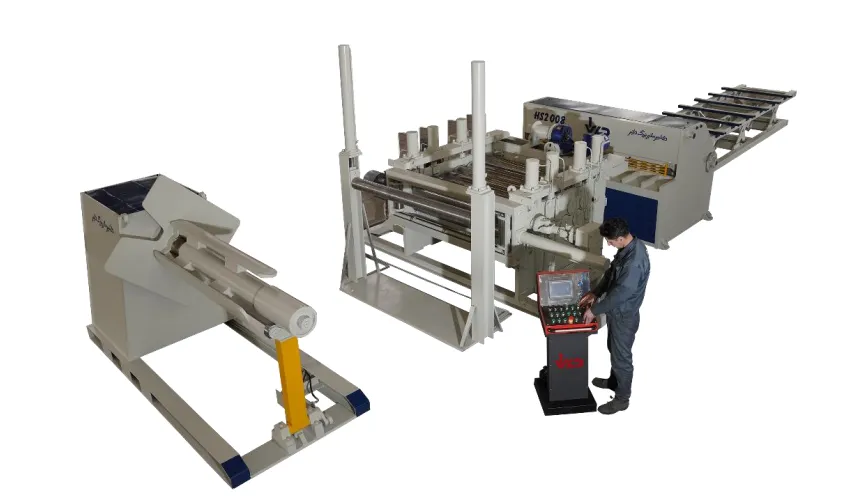

کارخانجات تولید ورق آهنی (فولادی) جهت سهولت در حمل و نقل، بخش قابل توجهی از تولیدات خود را بصورت رول (کویل) تولید می نمایند. گاهی لازم است برای استفاده از ورق رول آنرا به شیت ورق (ورق صاف) تبدیل کرد. خط “رول صاف کن ورق” ساخت ماشین سازی بزرگ دیانی این امکان را با بالاترین کیفیت و راندمان فراهم می کند. در این فرایند با ثابت ماندن عرض و ضخامت، ورق به طول دلخواه برش خواهد خورد. این خط به ترتیب شامل دستگاه های زیر می باشد
- دستگاه رول گیر (رول باز کن) ورق: دستگاه رول گیر برای نگهداری و باز کردن رول ورق طراحی شده است. این دستگاه شامل دو مکانیزم نگهدارنده و مکانیزم باز کننده رول ورق می باشد. مکانیزم نگهدارنده ورق خود به دو صورت دستی و هیدرولیک بوده که از طول 500 تا 2000 میلیمتر قابل طراحی و ساخت می باشد. مکانیزم رول باز کن نیز خود به 3 مدل ساده و بدون موتور (مناسب برای رول با وزن بیشتر از 15 تن) ، مکانیکی (دارای موتور الکتریکی و مناسب برای رول با وزن بین 5 تا 15 تن) و هیدرولیکی (شامل موتور مکانیکی و هیدرولیکی و مناسب برای رول با وزن کمتر از 5 تن) تقسیم میگردد. این دستگاه بر اساس نیاز مشتری از 5 تا 30 تن (توان تحمل وزن رول) ساخته می شود.
- دستگاه نورد ورق: این دستگاه شامل تعدادی غلتکهای فولادی، موتورگیربکس و سیستم هیدرولیک بوده و ورق رول را به ورق خطی صاف و بدون اعوجاج تبدیل میکند. این دستگاه در مدلهای مختلف 5، 8 و 11 غلتک ارائه می گردد که قادر است بسته به سفارش مشتری ورق از 0.5میلیمتر تا 20 میلیمتر را صاف نماید.
- دستگاه قیچی (گیوتین): در ادامه خط یک دستگاه قیچی برش ورق (بسته به عرض و مقدار ضخامت ورق) قرار میگیرد. کار این قیچی برش ورق به طول دلخواه می باشد. بسته به ضخامت مد نظر مشتری این قیچی بصورت مکانیکی یا هیدرولیکی تولید و عرضه می گردد.
- خط رول صاف کن فول اتومات بوده و برای سهولت در کاربری و تنظیمات طول برش، تعداد برش، سرعت خط و … سیستم کنترل بصورت PLC طراحی شده است.از طرفی جهت هماهنگ شدن دستگاه مکانیزم های دستگاه شامل رول گیر ورق، نورد (صاف کن ورق) و گیوتین و تعیین اندازه های برش (طول ورق) باید از تابلو فرمان جهت برشکاری کمک گرفت. تابلو فرمان دستگاه به دو صورت اتوماتیک و منوال طراحی و ساخته می شود. تابلو فرمان اتوماتیک توسط سرو موتورجهت تنظیمات سرعت، تعداد و طول های مختلف برش برنامه ریزی میگردد. تابلو فرمان منوال همواره توسط اپراتور دستگاه تحت نظر بوده و فذمان میگیرد.

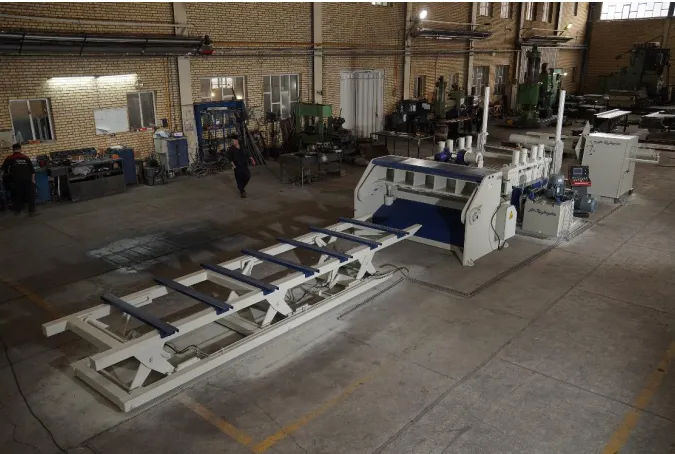

- میز جمع آوری ورق های برش خورده: در انتهای خط و بعد از گیوتین، یک دستگاه میز هیدرولیک برای جمع آوری و روی هم چیدن ورق های برش خورده قرار میگیرد. سطح این میز به گونه ای طراحی شده است که با کف گیوتین در یک راستا بوده و به میزان سنگینی بار بر روی خود، توسط بازوهای فولادی و جکهای قدرتمند پایین آمده و در نهایت با حرکت به سمت پایین و به تناسب ضخامت ورق ها آنها را بدرستی بر روی هم چیدمان مینماید. بعد از اتمام کار توسط جک انتهایی میز به طول 3 متر حر کت کرده و از زیر گیوتین خارج می شود.
راهنمای کامل رول صافکن صنعتی
کاربردها، مزایا و عملکرد فنی در صنعت فلزکاری
در صنایع فلزی، یکی از بزرگترین چالشها، صاف کردن ورقهایی است که در حین فرآیند نورد یا انبارش دچار موج، خمیدگی یا تاب میشوند. اینجاست که دستگاه رول صافکن (Sheet Leveler) وارد عمل میشود. این دستگاه نقش حیاتی در آمادهسازی ورقها برای فرآیندهای بعدی مثل برش، پرسکاری، پانچ و خم دارد.
ماشینسازی دیانی با سالها تجربه در تولید تجهیزات صنعتی، نسل جدیدی از رول صافکنها را با طراحی بهینه و عملکرد دقیق به بازار ارائه کرده است.
رول صافکن چیست؟
رول صافکن دستگاهی است که با استفاده از مجموعهای از رولهای چرخان، ورقهای فلزی را که دچار انحنا یا تاب هستند، صاف و یکنواخت میکند. این فرآیند با عبور ورق از بین چندین رول با فشار کنترلشده انجام میگیرد تا تنشهای داخلی حذف و سطح ورق کاملاً صاف شود.
ساختار اصلی رول صافکن
یک دستگاه رول صافکن صنعتی از اجزای زیر تشکیل شده است:
-
رولهای صافکننده: قلب دستگاه هستند و با چینش خاصی در بالا و پایین ورق قرار میگیرند.
-
مکانیزم تنظیم ارتفاع رولها: برای تنظیم فشار وارد بر ورق.
-
سیستم محرک: شامل موتور، گیربکس و کوپلینگ که نیروی لازم برای چرخش رولها را فراهم میکند.
-
سیستم کنترل الکترونیکی: برای تنظیم سرعت، فشار و هماهنگی با سایر خطوط تولید.
-
شاسی و فریم مقاوم: بدنهای با استحکام بالا برای تحمل بارهای دینامیکی و استاتیکی.
عملکرد دستگاه رول صافکن
وقتی یک ورق موجدار وارد دستگاه میشود، رولها با اعمال نیروی کنترلشده، آن را از میان خود عبور میدهند. بسته به ضخامت و جنس ورق، تعداد و فشار رولها تنظیم میشود. در انتهای این فرآیند، ورق بدون انحنا و موج خارج میشود، آماده برای مراحل بعدی.
انواع رول صافکنها
1. رول صافکن سبک (برای ورقهای نازک)
مناسب برای ورقهایی با ضخامت 0.2 تا 2 میلیمتر. این دستگاهها دقت بالایی دارند و معمولاً در صنایع لوازم خانگی، الکترونیک و بدنهسازی استفاده میشوند.
2. رول صافکن سنگین (برای ورقهای ضخیم)
برای ورقهایی با ضخامت 2 تا 10 میلیمتر طراحی شدهاند. این دستگاهها از شاسی قویتر، رولهای قطورتر و موتورهای پرقدرت استفاده میکنند.
3. رول صافکن ترکیبی با تغذیه اتوماتیک
این مدلها به سیستم کویل بازکن و تغذیهکننده مجهز هستند و در خطوط تولید پیوسته استفاده میشوند. کاربرد آنها در صنایع خودرو، لوازم خانگی و تجهیزات ساختمانی رایج است.
مزایای استفاده از رول صافکن
–افزایش دقت تولید: کاهش انحراف در ابعاد نهایی قطعه.
–افزایش عمر قالبها و ابزار: جلوگیری از فشار اضافی به قالبها.
–کاهش ضایعات ورق: استفاده کامل از مواد اولیه.
–افزایش بهرهوری خط تولید: کاهش توقفهای ناشی از ناصافی ورق.
–پشتیبانی از اتوماسیون صنعتی: قابلیت اتصال به PLC، HMI و سیستمهای کنترلی.
پارامترهای مهم در انتخاب رول صافکن
-
ضخامت و عرض ورق: اولین فاکتور انتخاب دستگاه.
-
نوع متریال: فولاد سرد، فولاد ضدزنگ، آلومینیوم، برنج و …
-
سرعت خط تولید: برای هماهنگی با سایر تجهیزات.
-
دقت مورد نیاز: بهویژه در صنایع حساس.
-
نیاز به اتوماسیون یا دستی بودن کنترلها
کاربردهای صنعتی رول صافکن
-
صنعت خودرو: صافکردن ورقهای بدنه، شاسی و قطعات مکانیکی.
-
صنایع ساختمانی: آمادهسازی ورق برای سقف، نما، چهارچوب و …
-
لوازم خانگی: صافکردن بدنه ماشین لباسشویی، یخچال، اجاقگاز.
-
صنایع تابلو برق: آمادهسازی ورق برای ساخت تابلوهای برق صنعتی.
-
خطوط پانچ و برش CNC: آمادهسازی ورق بدون موج برای برش دقیق.
چرا رول صافکن دیانی؟
-طراحی سفارشی بر اساس نیاز مشتری
–ساخت با متریال باکیفیت و مقاوم در برابر سایش
–استفاده از تکنولوژی روز در کنترل و تنظیم دستگاه
–پشتیبانی فنی و خدمات پس از فروش گسترده
-تجربه بالای ماشینسازی دیانی در خطوط صنعتی
نکات نگهداری و سرویس رول صافکن
-
روغنکاری منظم رولها و بلبرینگها
-
بررسی و تنظیم فشار رولها به صورت دورهای
-
کالیبراسیون سیستم کنترلی
-
بررسی سایش رولها و تعویض در صورت نیاز
-
تمیزکاری سطح رولها برای جلوگیری از آسیب به ورق
نکات ایمنی کار با رول صافکن
-
آموزش کامل اپراتور پیش از استفاده
-
استفاده از محافظ و کاور روی رولها
-
مجهز بودن به کلید اضطراری توقف
-
بررسی سلامت سنسورها و کلیدهای ایمنی بهصورت دورهای
نتیجهگیری
رول صافکن یکی از تجهیزات کلیدی در خطوط تولید فلزی است که نقش حیاتی در بهبود کیفیت محصول نهایی و افزایش بهرهوری ایفا میکند. ماشینسازی دیانی با طراحی و ساخت دستگاههای رول صافکن پیشرفته، نیاز صنایع مختلف را بهصورت دقیق پاسخ میدهد. انتخاب یک دستگاه مناسب با پشتیبانی فنی مطمئن، گامی مهم در بهبود کیفیت تولید شماست.
