شیر کانتربالانس هیدرولیک چیست؟ کاربرد، عملکرد و تنظیم
شیر کانتربالانس هیدرولیک چگونه از سقوط بار جلوگیری میکند؟ با کاربرد، نحوه عملکرد، تنظیم فشار، خط پایلوت و نکات نصب ایمن آن آشنا شوید.

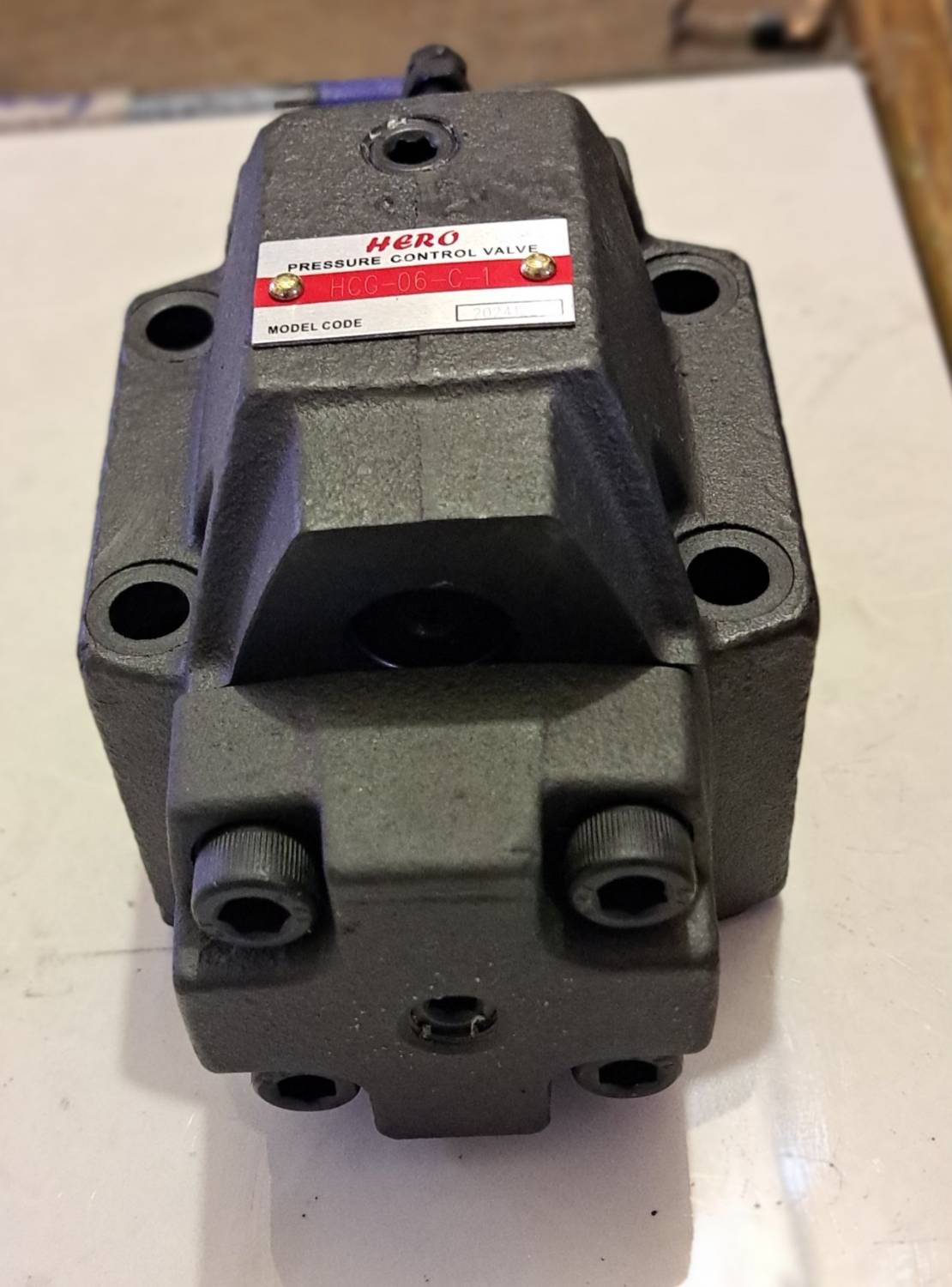

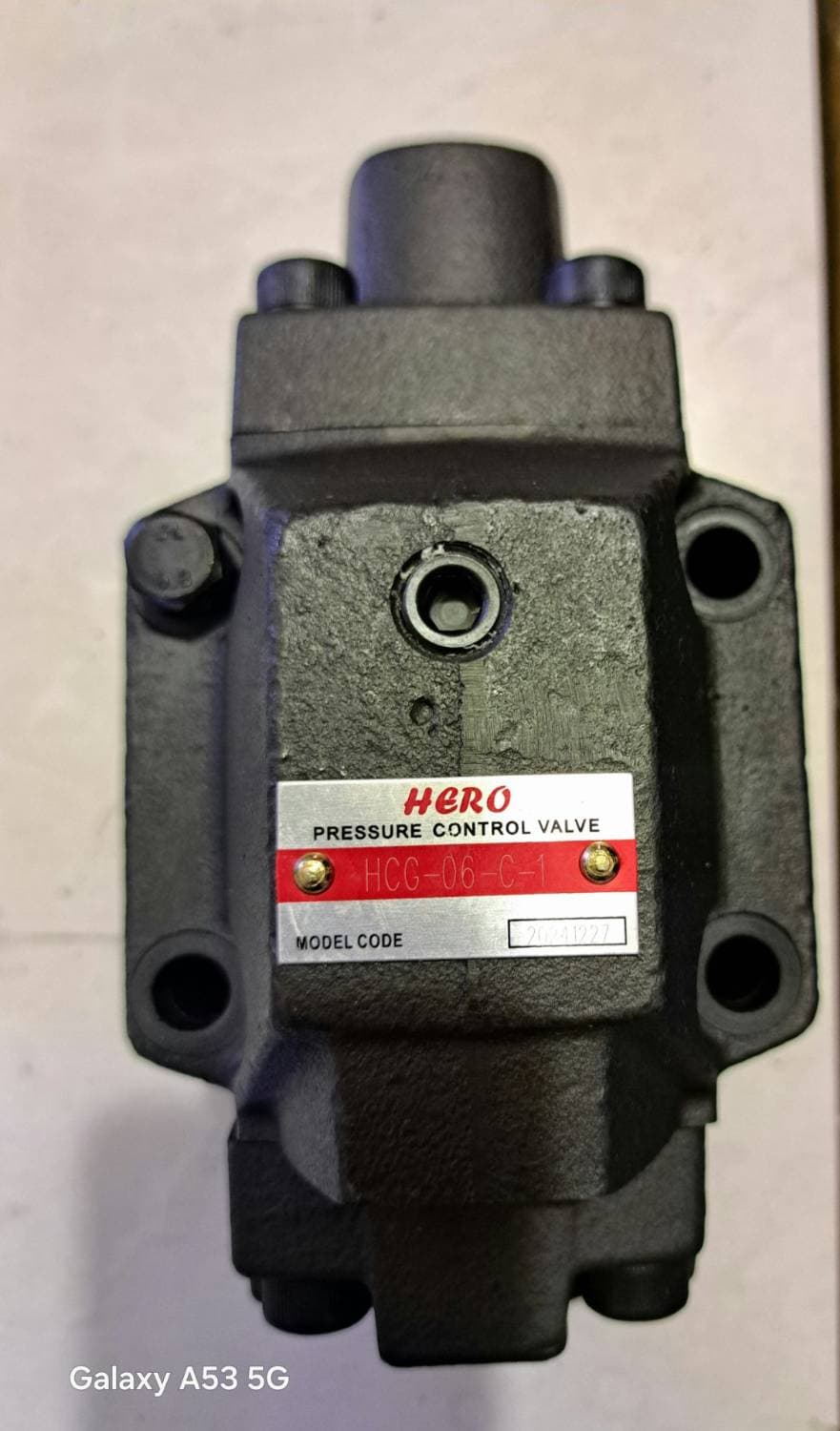

شیر کانتربالانس هیدرولیک (Counterbalance Valve) یکی از شیرهای کنترل فشار و نگهدارنده بار در مدارهای هیدرولیکی است. این شیر کمک میکند حرکت بارهای عمودی یا بارهایی که تحت اثر وزن و نیروی خارجی تمایل به حرکت دارند، کنترلشده باقی بماند و در صورت افت فشار یا تغییر ناگهانی دبی، بار بهصورت رها و سقوطی حرکت نکند.
کاربرد شیر کانتربالانس را میتوان در بالابرها، جرثقیلها، لیفتراکها، بازوهای هیدرولیکی، ماشینآلات راهسازی و تجهیزاتی مانند پرس برک هیدرولیک مشاهده کرد؛ البته انتخاب مدل، نسبت پایلوت و فشار تنظیمی باید دقیقاً متناسب با مدار همان دستگاه انجام شود.
شیر کانتربالانس چه کاربردی دارد؟
وظیفه اصلی این شیر، ایجاد فشار برگشتی کنترلشده در مسیر خروج روغن از عملگر است. تا زمانی که فشار پایلوت و شرایط مدار به حد لازم نرسیده باشد، شیر مسیر خروج را محدود نگه میدارد. با افزایش فشار فرمان، مسیر بهتدریج باز میشود تا سیلندر یا موتور هیدرولیکی بتواند بار را با سرعت قابلکنترل حرکت دهد.
- کمک به جلوگیری از سقوط یا فرار بار تحت اثر وزن
- کنترل نرمتر سرعت پایینآمدن سیلندر
- حفظ بار در زمان توقف یا افت فشار مدار
- کاهش احتمال کاویتاسیون در سمت ورودی عملگر
- افزایش ایمنی اپراتور و حفاظت از اجزای مکانیکی دستگاه
چرا مدار بدون کنترل بار میتواند خطرناک باشد؟
فرض کنید یک سیلندر، کابین یا قطعه سنگینی را پایین میآورد. اگر روغن سمت خروجی بدون مقاومت کافی مستقیماً تخلیه شود، نیروی وزن میتواند سیلندر را سریعتر از دبی تأمینشده حرکت دهد. در این حالت احتمال افزایش ناگهانی سرعت، ایجاد خلأ و کاویتاسیون، ضربه هیدرولیکی و از دست رفتن کنترل بار وجود دارد.
شیر کانتربالانس با ایجاد مقاومت کنترلشده و بازشدن متناسب با فشار پایلوت، از سبقت گرفتن بار از جریان پمپ جلوگیری میکند. به همین دلیل، این شیر یک قطعه صرفاً تنظیمی نیست و بخشی از طراحی ایمنی مدار بهشمار میآید.
نحوه عملکرد شیر کانتربالانس هیدرولیک
در جهت حرکت آزاد، بخش چکوالو داخلی اجازه میدهد روغن با افت فشار کم وارد عملگر شود. در جهت برگشت بار، مسیر اصلی بسته یا محدود باقی میماند تا فشار پایلوت، فنر تنظیم و فشار ناشی از بار را به تعادل برساند. سپس شیر بهصورت تدریجی باز میشود و دبی خروجی را کنترل میکند.
خط پایلوت یا فرمان
در مدار متداول، فشار خط مقابل به پورت پایلوت اعمال میشود. این فشار با توجه به نسبت پایلوت شیر، فشار لازم برای بازشدن مسیر را کاهش میدهد. نسبت پایلوت پایینتر معمولاً پایداری بیشتری در برابر تغییرات بار ایجاد میکند و نسبت بالاتر میتواند فشار فرمان مورد نیاز را کاهش دهد؛ انتخاب نهایی باید بر اساس نوع بار، دبی، هندسه سیلندر و رفتار دینامیکی مدار انجام شود.

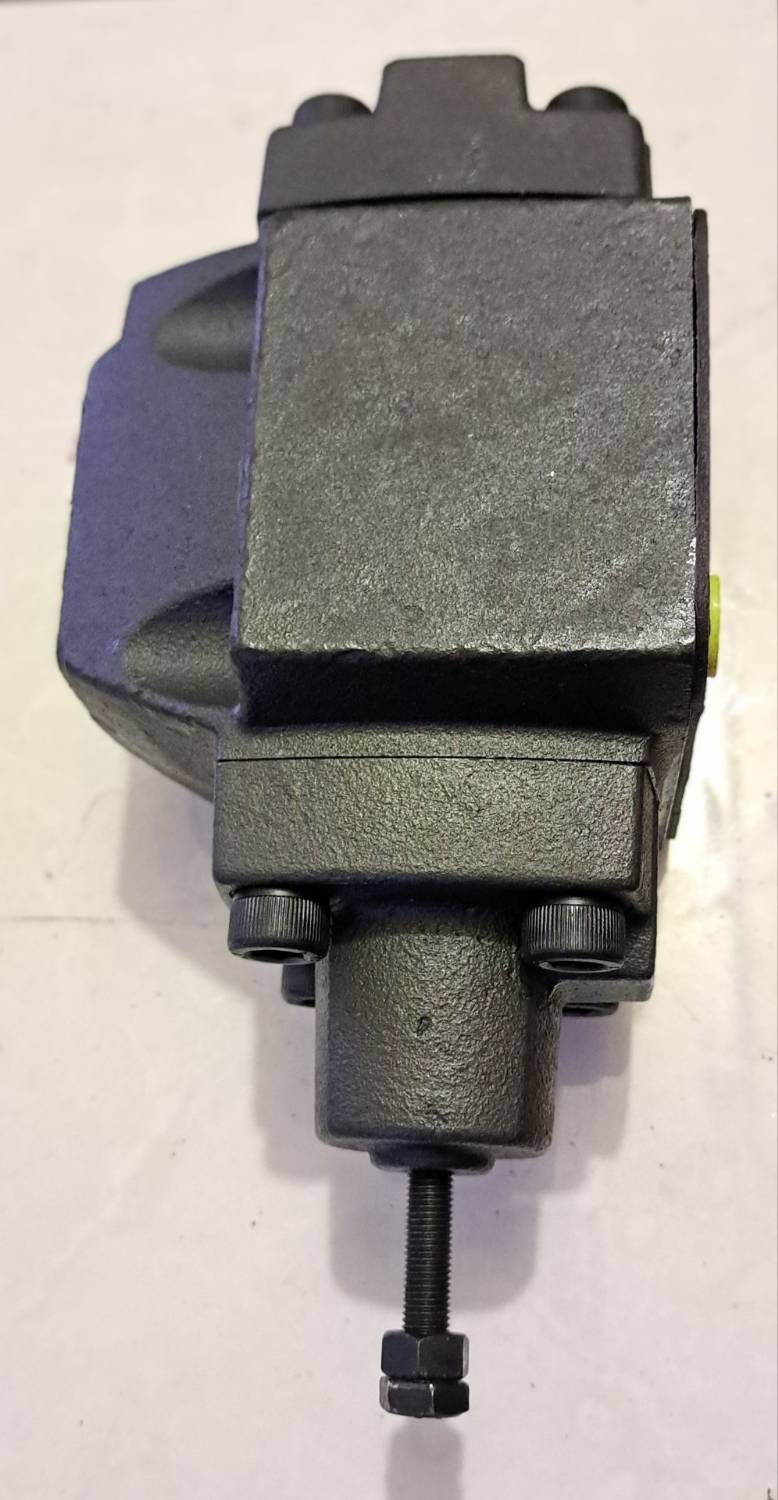

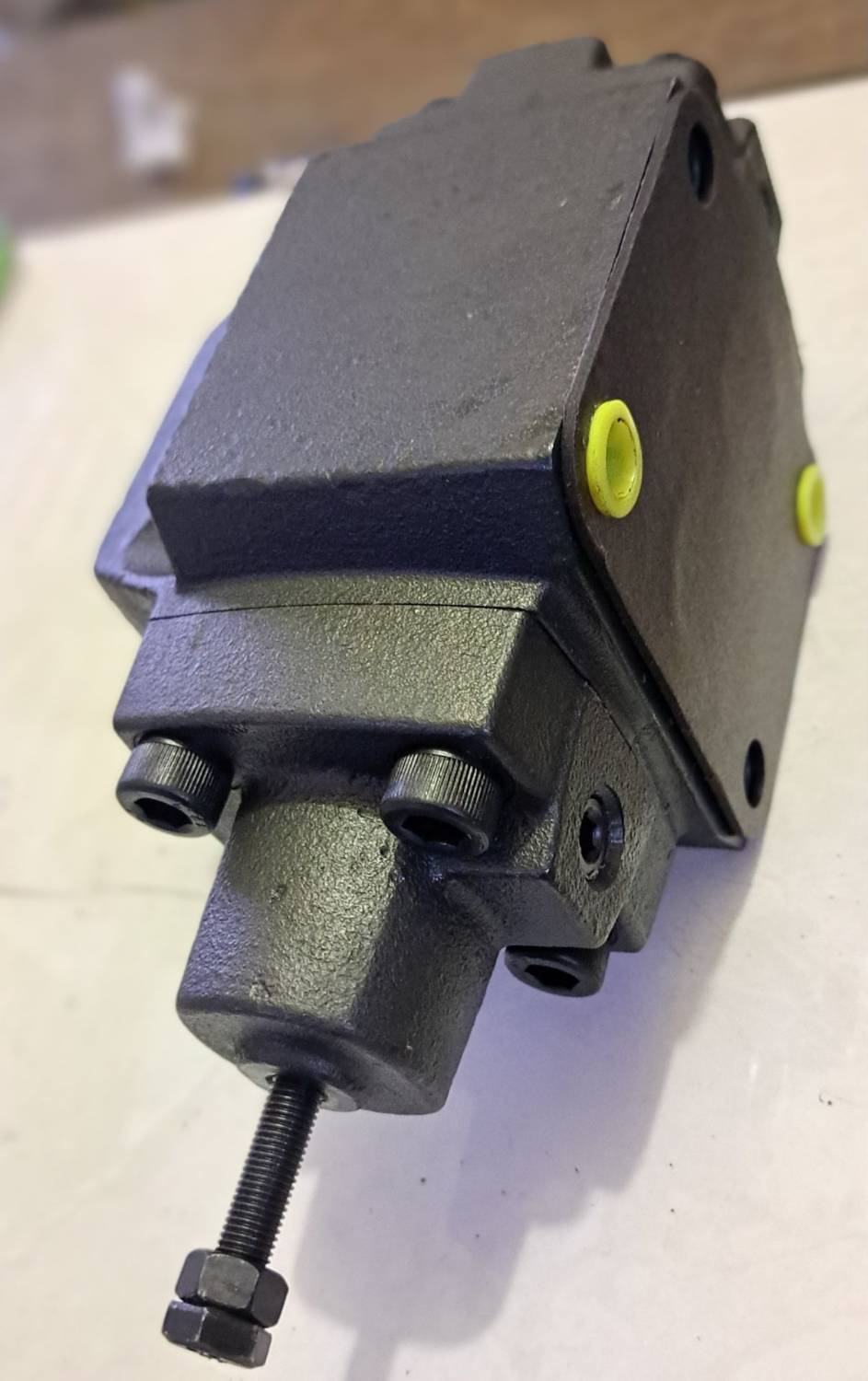

فشار شیر کانتربالانس چگونه تنظیم میشود؟
فشار تنظیمی نباید با یک درصد ثابت و بدون محاسبه انتخاب شود. در بسیاری از راهنماهای فنی سازندگان، نقطه شروع تنظیم حداقل حدود ۱٫۳ برابر بیشترین فشار ناشی از بار در نظر گرفته میشود؛ اما نسبت پایلوت، فشار برگشت، نوسان بار، دمای روغن و مشخصات خود شیر میتوانند مقدار نهایی را تغییر دهند.
شیر کانتربالانس کجا نصب میشود؟
برای کاهش پیامد پارگی شلنگ و کنترل مؤثر بار، شیر معمولاً تا حد امکان نزدیک پورت عملگر یا سیلندر نصب میشود. نصب آن فقط روی پاورپک و دور از سیلندر ممکن است بخش قابلتوجهی از مسیر شلنگ را خارج از حفاظت نگه دارد. محل دقیق نصب، اندازه لوله، دبی و افت فشار باید در طراحی مدار بررسی شود.
تفاوت شیر کانتربالانس با شیر اطمینان چیست؟
شیر اطمینان برای محدودکردن بیشترین فشار سیستم و حفاظت کلی مدار بهکار میرود، اما شیر کانتربالانس وظیفه نگهداری و کنترل حرکت بار را بر عهده دارد و معمولاً با فشار پایلوت خط مقابل باز میشود. این دو شیر مکمل یکدیگرند و جایگزین هم نیستند.
نشانههای انتخاب یا تنظیم نامناسب
- حرکت ضربهای، لرزش یا نوسان سیلندر هنگام پایینآمدن
- کندی بیش از حد و تولید گرمای غیرعادی در مدار
- افت کنترلنشده بار یا حرکت خزشی در حالت توقف
- صدای کاویتاسیون یا ناپایداری فشار
- نیاز به فشار پمپ غیرمنطقی برای شروع حرکت
جمعبندی

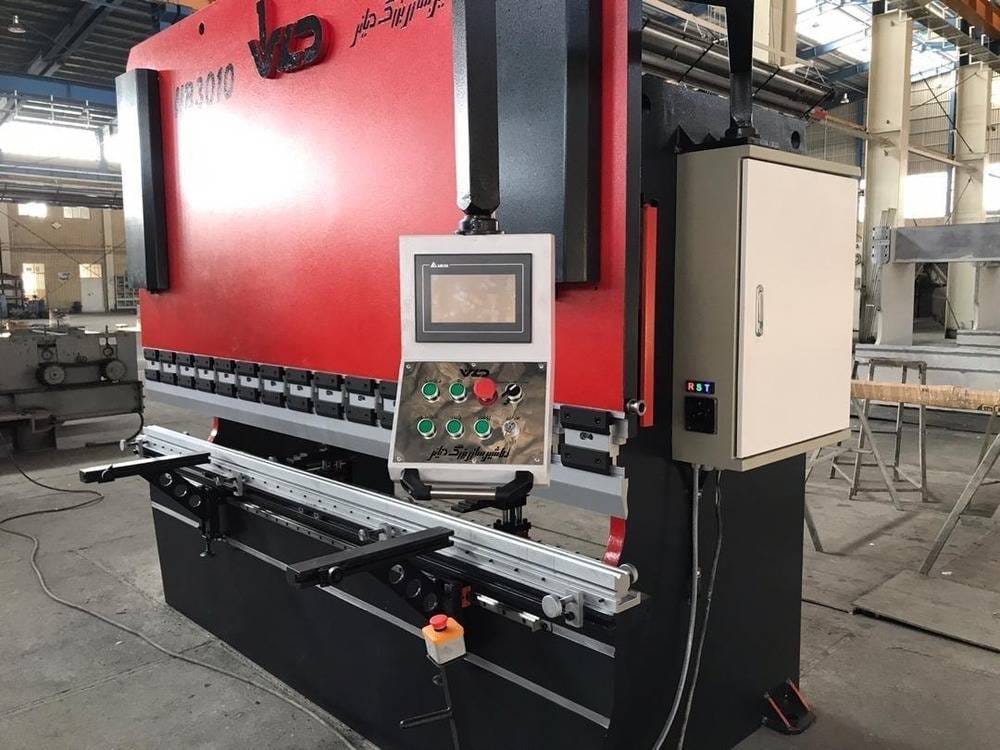

شیر کانتربالانس، جزء کلیدی مدارهایی است که بار میتواند تحت اثر وزن حرکت کند. انتخاب صحیح ظرفیت دبی، فشار تنظیم، نسبت پایلوت و محل نصب، هم بر کیفیت حرکت اثر دارد و هم مستقیماً با ایمنی دستگاه مرتبط است. برای آشنایی با نمونه کاربرد کنترل هیدرولیک در ماشینآلات تولیدی، صفحه خمکن هیدرولیک PLC دیانی را ببینید. همچنین برای بررسی مدار، تعمیر یا انتخاب راهکار مناسب میتوانید از خدمات فنی ماشینسازی دیانی استفاده کنید یا برای دریافت مشاوره فنی با مجموعه در ارتباط باشید.
منابع فنی و مطالعه بیشتر
پرسشهای متداول
شیر کانتربالانس هیدرولیک چه کاری انجام میدهد؟
این شیر با ایجاد فشار برگشتی کنترلشده، به نگهداری بار و کنترل سرعت حرکت سیلندر یا موتور هیدرولیکی تحت اثر وزن کمک میکند.
فشار شیر کانتربالانس چقدر باید تنظیم شود؟
مقدار ثابت برای همه مدارها وجود ندارد. بسیاری از راهنماهای سازندگان حداقل حدود ۱٫۳ برابر بیشترین فشار ناشی از بار را نقطه شروع میدانند، اما تنظیم نهایی به مدار، نسبت پایلوت و دستور سازنده وابسته است.
شیر کانتربالانس کجا نصب میشود؟
برای حفاظت بهتر در برابر پارگی شلنگ، معمولاً تا حد امکان نزدیک پورت سیلندر یا عملگر نصب میشود؛ محل دقیق باید در طراحی مدار تعیین شود.
آیا شیر کانتربالانس همان شیر اطمینان است؟
خیر. شیر اطمینان فشار بیشینه سیستم را محدود میکند، اما شیر کانتربالانس برای نگهداری و کنترل حرکت بار طراحی شده است.
