PLC چیست؟ آشنایی با قلب تپنده اتوماسیون صنعتی
PLC چیست و چگونه کار میکند؟ با ورودی، پردازش، خروجی، مزایا و کاربرد PLC در اتوماسیون صنعتی و ماشینآلات تولیدی آشنا شوید.
PLC مخفف Programmable Logic Controller و بهمعنای «کنترلکننده منطقی برنامهپذیر» است. PLC یک رایانه صنعتی مقاوم است که ورودیهای ماشین را دریافت میکند، برنامه کنترلی را اجرا میکند و فرمان مناسب را به خروجیها میفرستد. از این کنترلکننده در خطوط تولید، ماشینآلات صنعتی، سامانههای بستهبندی و تجهیزات اتوماسیون استفاده میشود.

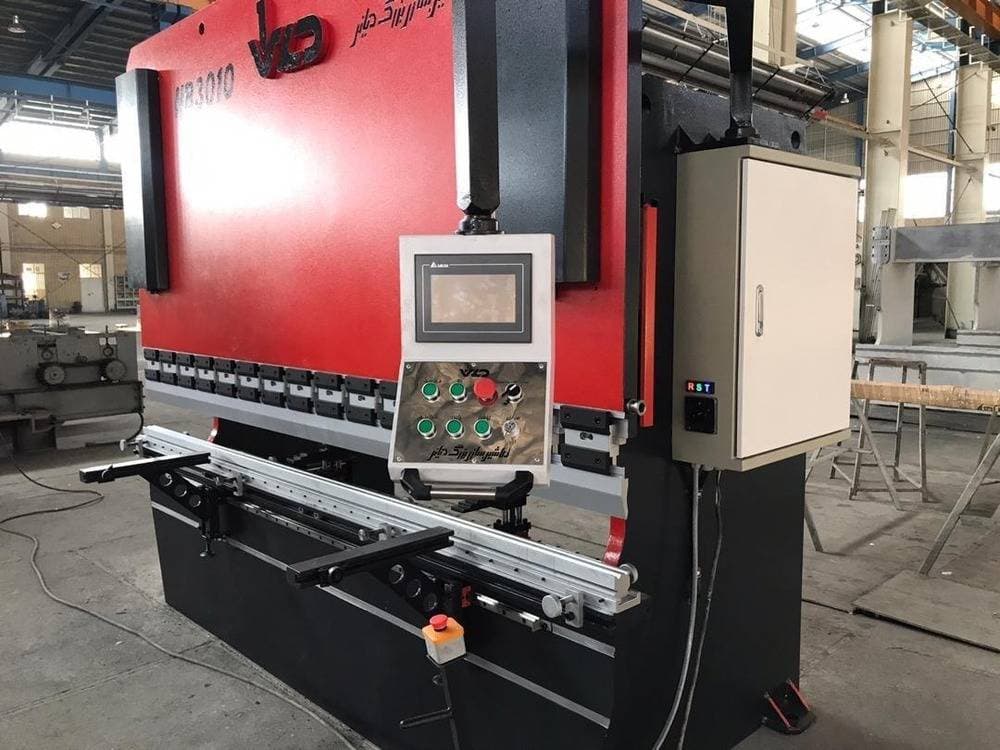

برخلاف رایانههای عمومی، PLC برای کار پیوسته در محیط صنعتی طراحی شده است؛ محیطی که ممکن است با لرزش، نویز الکتریکی، گردوغبار و تغییرات دما همراه باشد. در یک دستگاه واقعی مانند خمکن هیدرولیک مجهز به PLC، این کنترلکننده میتواند ترتیب حرکت عملگرها، زمانبندی، اینترلاکهای ایمنی و تکرار چرخه تولید را مدیریت کند.
PLC چگونه کار میکند؟
کار PLC معمولاً در یک چرخه سریع و تکرارشونده انجام میشود که به آن Scan Cycle میگویند. در هر چرخه، کنترلکننده وضعیت ورودیها را میخواند، منطق برنامه را پردازش میکند، خروجیها را بهروزرسانی میکند و عیبهای داخلی یا ارتباطی را بررسی میکند.
- ورودی (Input): حسگرها، شستیها، کلیدهای حدی، انکودرها و ترانسمیترها وضعیت ماشین و فرآیند را به PLC اعلام میکنند.
- پردازش (Processing): پردازنده بر اساس برنامه، شرایط منطقی، تایمرها، شمارندهها و مقادیر اندازهگیریشده تصمیم میگیرد.
- خروجی (Output): فرمان به کنتاکتورها، شیرهای برقی، درایو موتور، چراغ هشدار یا سایر عملگرها ارسال میشود.
- پایش (Diagnostics): وضعیت ماژولها، خطاها و ارتباط شبکه ثبت یا برای نمایش روی HMI آماده میشود.
اجزای اصلی یک سیستم PLC
- منبع تغذیه: ولتاژ مناسب رک و ماژولها را تأمین میکند.
- CPU: برنامه را اجرا و حافظه، ارتباطات و چرخه اسکن را مدیریت میکند.
- ماژولهای ورودی و خروجی: سیگنالهای دیجیتال یا آنالوگ را بین کنترلکننده و تجهیزات میدان منتقل میکنند.
- رابط اپراتوری HMI: وضعیت ماشین، پارامترها، هشدارها و فرمانهای مجاز را نمایش میدهد.
- شبکه صنعتی: PLC را به درایوها، ورودی/خروجی توزیعشده و سامانههای بالادستی متصل میکند.
چرا PLC جایگزین مدارهای رلهای شد؟
در تابلوهای رلهای قدیمی، تغییر توالی عملکرد معمولاً به سیمکشی مجدد نیاز داشت. PLC بخش بزرگی از این منطق را به نرمافزار منتقل کرد؛ بنابراین توسعه، عیبیابی و نگهداری سیستم آسانتر شد. با این حال، تجهیزات ایمنی حیاتی باید مطابق استاندارد و در صورت نیاز با رله ایمنی یا Safety PLC مستقل طراحی شوند.
- انعطافپذیری: تغییر توالی و پارامترها بدون بازطراحی کامل تابلو
- تکرارپذیری: اجرای چرخههای تولید با زمانبندی و منطق ثابت
- عیبیابی: مشاهده آنلاین ورودیها، خروجیها، آلارمها و وضعیت برنامه
- قابلیت توسعه: افزودن ماژول، شبکه، HMI، درایو یا ثبت داده
- یکپارچگی: هماهنگی کنترل الکتریکی با سیستمهای مکانیکی و هیدرولیکی ماشین
PLC در ماشینآلات صنعتی چه نقشی دارد؟
در ماشینهای شکلدهی فلز، PLC میتواند توالی حرکت سیلندرها، کنترل شیرهای برقی، دریافت وضعیت سنسورها و مدیریت آلارمها را انجام دهد. برای نمونه، در پرس برک یا پانچ تککاره هیدرولیک PLC، برنامه باید اجازه شروع چرخه را فقط پس از برقرارشدن شرایط مجاز صادر کند.
مهم است بین PLC و CNC تفاوت بگذاریم. PLC بیشتر برای منطق ترتیبی، ورودی و خروجی و کنترل فرآیند استفاده میشود؛ CNC برای کنترل دقیق مسیر، موقعیت و محورهای حرکتی تخصص دارد. در برخی ماشینها این دو سامانه با یکدیگر تبادل اطلاعات دارند یا در یک کنترلر مجتمع ارائه میشوند.
زبانهای برنامهنویسی PLC
زبان Ladder Diagram بهدلیل شباهت به نقشههای رلهای یکی از رایجترین گزینههاست. Function Block Diagram، Structured Text و Sequential Function Chart نیز بسته به برند، نوع پروژه و استاندارد مهندسی استفاده میشوند. انتخاب زبان باید خوانایی، نگهداری و مهارت تیم تعمیرات را در نظر بگیرد.
نکات مهم در انتخاب PLC
- تعداد و نوع ورودیها و خروجیهای دیجیتال و آنالوگ
- سرعت پردازش، ظرفیت حافظه و پیچیدگی برنامه
- پروتکلهای ارتباطی مورد نیاز برای HMI، درایو و شبکه کارخانه
- شرایط محیطی، درجه حفاظت تابلو و الزامات EMC
- امکان تهیه قطعه، نرمافزار، پشتیبانی و نیروی متخصص
- سطح ایمنی مورد نیاز و ضرورت استفاده از Safety PLC
کاربردهای رایج PLC
- صنایع غذایی و بستهبندی برای کنترل نوار نقاله و ماشین بستهبندی
- صنایع فلزی برای کنترل پرس، خمکن، پانچ و تجهیزات جابهجایی
- صنایع خودرو برای سلولهای مونتاژ و رباتیک
- نفت، گاز و آب برای پایش فشار، سطح و جریان
- ساختمان و تأسیسات برای کنترل پمپ، تهویه و سامانههای مکانیکی
جمعبندی
PLC قلب تصمیمگیری بسیاری از سامانههای اتوماسیون صنعتی است، اما عملکرد حرفهای آن به طراحی درست تابلو، سنسورها، عملگرها، شبکه و منطق ایمنی وابسته است. اگر برای انتخاب یا تجهیز ماشین به کنترلر مناسب نیاز دارید، جزئیات خدمات نصب، آموزش و پشتیبانی ماشینآلات را بررسی کنید یا برای مشاوره انتخاب راهکار اتوماسیون با ماشینسازی دیانی تماس بگیرید.
منابع فنی و مطالعه بیشتر
پرسشهای متداول
PLC چیست؟
PLC یک کنترلکننده صنعتی برنامهپذیر است که ورودیها را میخواند، منطق برنامه را اجرا میکند و خروجیهای ماشین یا فرآیند را کنترل میکند.
PLC چگونه کار میکند؟
PLC در چرخههای سریع، ابتدا ورودیها را میخواند، سپس برنامه را پردازش میکند و در پایان وضعیت خروجیها و عیبیابی سیستم را بهروزرسانی میکند.
تفاوت PLC و CNC چیست؟
PLC عمدتاً منطق ترتیبی و ورودیوخروجی را کنترل میکند؛ CNC برای کنترل دقیق مسیر و محورهای حرکتی تخصص دارد. در بسیاری از ماشینها این دو با یکدیگر کار میکنند.
رایجترین زبان برنامهنویسی PLC چیست؟
Ladder Diagram یکی از رایجترین زبانهاست؛ Structured Text، Function Block Diagram و Sequential Function Chart نیز استفاده میشوند.
