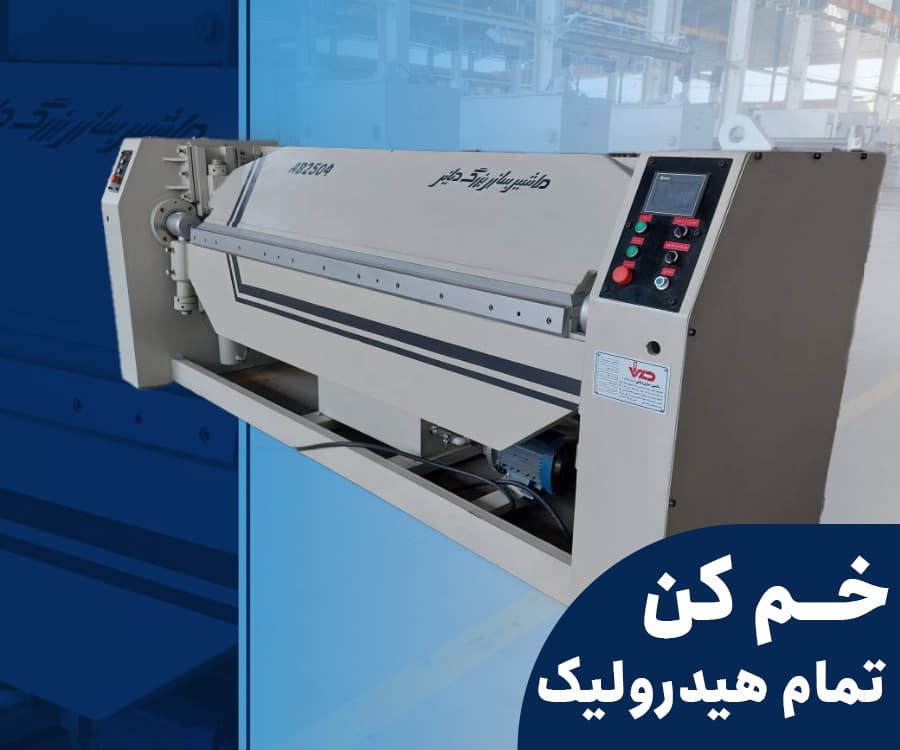

خم کن تمام هیدرولیک

اجزاء خم کن تمام هیدرولیک با سیستم PLC ساخت ماشین سازی بزرگ دیانی

• سازه و بدنه اصلی

سازه اصلی دستگاه شامل پایه ها، میز، کشویی، فک، پیشخوان و تیغه های فولادی و با کیفیت می باشد. با توجه به نیروی وارده از سوی جکهای قدرتمند به ورق و به تبع آن دستگاه، بدنه باید استحکام کافی برای تحمل نیروهای وارده را داششته باشد. تنش و نیروی های خمش و فشار وارده بر سازه کاملاً محاسبه شده و در طراحی محصول لحاظ شده است. مواد اولیه مورد استفاده در ساخت خم کن تمام هیدرولیک ماشین سازی بزرگ دیانی از بهترین و با کیفیت ترین مواد اولیه موجود در بازار بوده و در طراحی محصول، محاسبه زوایا و ابعاد، محاسبه ضخامت فولاد سازه و …. کاملاً منطبق با اصول مهندسی انجام پذیرفته است.

تمامی قسمتهای حساس سازه (نقاطی که در معرض بیشتر نیرو های وارده به دستگاه می باشد)، تقویت شده و استحکام لازم تامین شده است./. همچنین تیغه های دستگاه از بهترین نوع فولاد ممکن انتخاب شده که به هنگام فرایند خم کاری کمترین سایش و فرسایش را دارد.



• سیستم هیدرولیک

سیستم هیدرولیک دستگاه توسط کارشناسان متخصص ماشین سازی بزرگ دیانی طراحی و اجرا شده است. سیستم هیدرولیک در قسمت پشت دستگاه نصب شده تا در معرض  آلودگی و احتمال تصادف و آسیب دیدن قرار نگیرد. اجزاء اصلی سیستم هیدرولیک شامل الکترو موتور 5.5 اسب، پمپ دنده ای ، جک روغنی اصلی فک، جک روغنی پیشخوان، کوپلینگ، شیر برقی، فشار شکن و … می باشد

• سیستم برق و الکترونیک و PLC

سیستم برق و کنترل دستگاه شامل تابلو اصلی، صفحه کلید، مانیتور برای دیدن تنظیمات، PLC دستگاه و کنتاکتورها و متعلقات الکتریکی می باشد.

نقشه مدار الکتریکی و نحوه کارکردن با دستگاه در منوال دستگاه که به هنگام خرید به شما داده می شود کاملاً تشریح شده است.
